Einfacher Batterietester
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 2 | Transistor BC548C (BC546C-BC550C) |
 |
| 1 | Zenerdiode 5,6 V/1,3 W |
|
| 1 | Widerstand 470 Ohm | |
| 1 | Widerstand 10 kOhm | |
| 1 | Widerstand 47 kOhm | |
| 1 | Widerstand 220 kOhm | |
| 1 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Bauteileset bei DES bestellen |
||
Beschreibung
Einige elektronische Schaltungen werden mit Batterien oder Akkus betrieben. Nun haben diese Stromversorgungen den unangenehmen Nachteil, dass diese irgendwann leer sind und die erforderliche Betriebsspannung nicht mehr liefern können. Um den Anwender rechtzeitig auf eine leere Stromquelle hinzuweisen kann z.B. diese Schaltung verwendet werden.

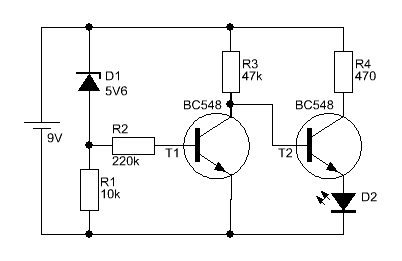

Die Leuchtdiode D2 leuchtet auf wenn eine bestimmte Spannung unterschritten wird. Diese wird hier bestimmt durch die Diode D1.

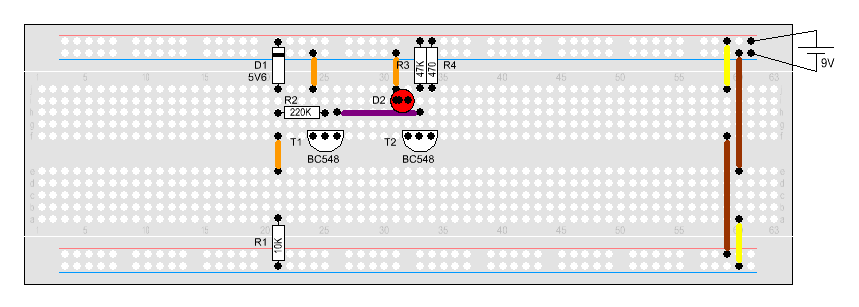

Aufbau
