Einschaltverzögerung



Stückliste



Anz. Bezeichnung Datenblatt Ersatz
1 Batterie/Spannungsquelle 9V
1 Transistor BC558C (BC556C-BC560C)
1 Thyristor BRX45 BT149; BRY55
1 Zenerdiode 6,8 V/1,3 W
1 Widerstand 470 Ohm
1 Widerstand 1,0 kOhm
2 Widerstand 100 kOhm
1 Elektrolytkondensator 470 µF / 16 V
1 Trimmpotentiometer 100 kOhm
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Es gibt einige Anwendungen, da müssen bestimmte Schaltungsteile ein wenig verzögert eingeschaltet werden. Hierzu bietet der Markt so genannte Zeitrelais an. Diese sind jedoch nicht wirklich kostengünstig.

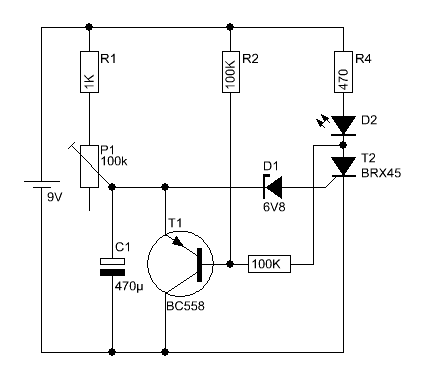

Eine Alternative gibt es mit dieser Schaltung. Mit P1 kann man eine Zeit von ca. 1s bis zu 15s einstellen. Nun leuchtet die LED erst nach der eingestellten Zeit auf, wenn die Betriebsspannung angelegt wird. Anstelle/Parallel zur Leuchtdiode kann man ein Relais, mit Freilaufdiode, anschließen und somit größere Verbraucher anzusteuern.

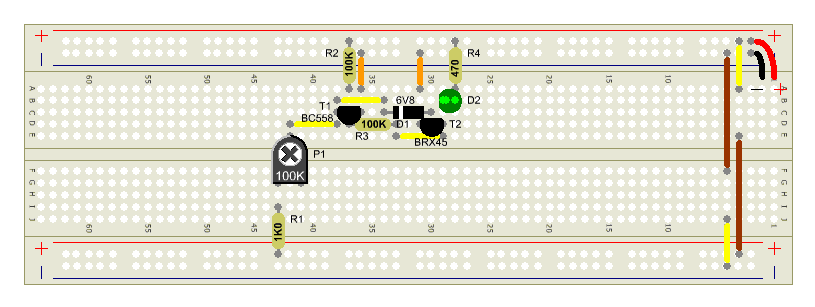

Aufbau
