Knight-Rider-Licht



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
8 Transistor BC548C (BC546C-BC550C)
1 CMOS-IC 4027
1 CMOS-IC 4028
1 CMOS-IC 4029
1 CMOS-IC 4069
8 Widerstand 470 Ohm
1 Widerstand 10 kOhm
8 Widerstand 47 kOhm
1 Elektrolytkondensator 4,7 µF / 16V
8 Elektrolytkondensator 100 µF / 16V
8 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen

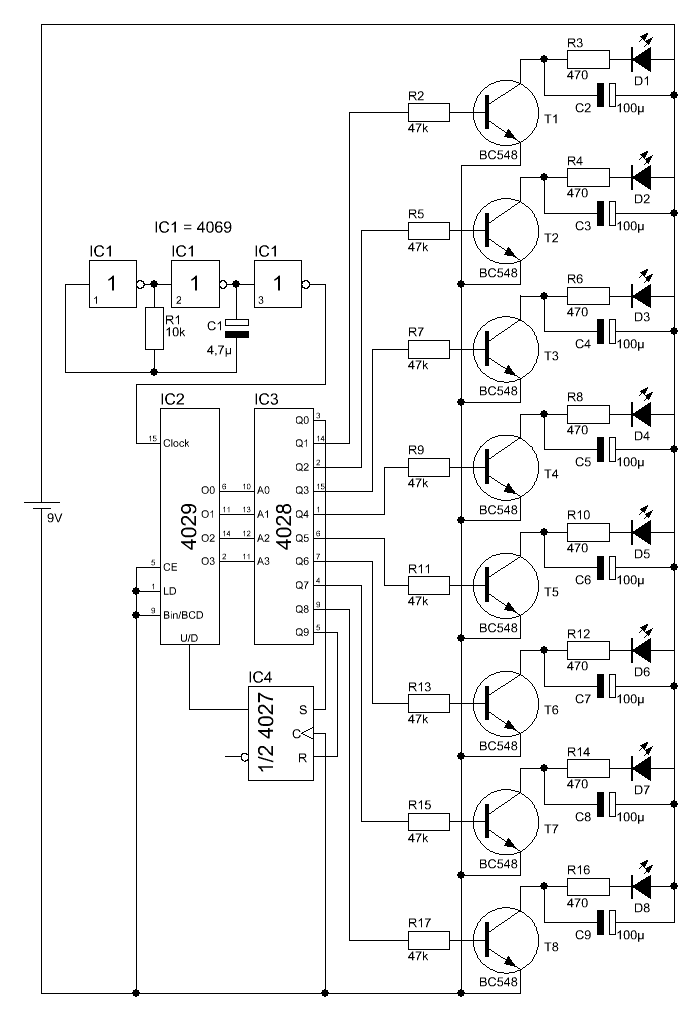

Beschreibung



Viele dürften noch die legendäre Fernsehserie 'Knight Rider' mit dem schwarzen Trans Am namens K.I.T.T. kennen. Ein typisches Feature dieses intelligenten Fahrzeugs war das in der Frontpartie eingebauten Lauflicht. Diese Lauflicht, welches man eher als Pendellicht bezeichnen könnte, Hatte einen ganz typischen Ablauf.



Dieses Licht wird mit dieser Schaltung nachgeahmt. Wem die Laufgeschwindigkeit nicht angenehm ist, der kann diese durch ändern von R1 und/oder C1 ändern.





Video



Ein Video zu dieser Schaltung gibt es hier.

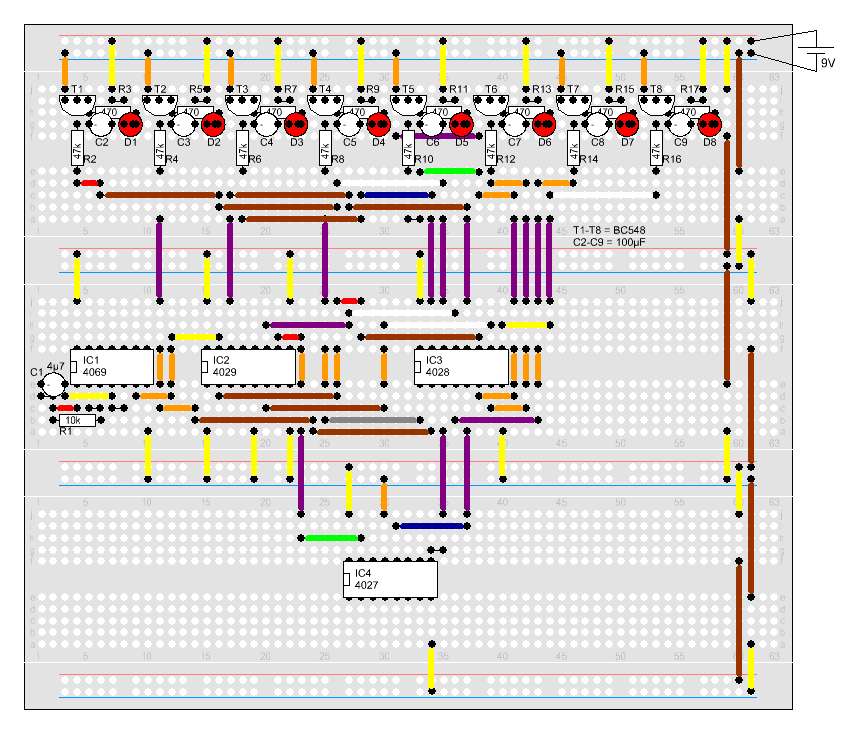

Aufbau
