Anz. |
Bezeichnung |
Datenblatt |
|
1 |
Batterie/Spannungsquelle 9V |
|
|
12 |
Transistor BC548C (BC546C-BC550C) |
 |
|
2 |
Diode 1N4001
(1N4001-1N4007) |
|
|
6 |
Widerstand 470 Ohm |
|
|
4 |
Widerstand 1,0 kOhm |
|
|
4 |
Widerstand 10 kOhm |
|
|
8 |
Widerstand 22 kOhm |
|
|
2 |
Widerstand 47 kOhm |
|
|
2 |
Kondensator
100 nF |
|
|
2 |
Elektrolytkondensator
220 µF/16V |
|
|
2 |
Standard-Leuchtdiode 3mm oder 5mm
rot |
3mm,
5mm |
|
2 |
Standard-Leuchtdiode 3mm oder 5mm
gelb |
3mm,
5mm |
|
2 |
Standard-Leuchtdiode 3mm oder 5mm
grün |
3mm,
5mm |
Bauteileset bei DES bestellen |
Sie fahren eine Strasse entlang und da sehen Sie auf
einmal eine rote Ampel. Sie müssen halten. Vor Ihnen fahren die Fahrzeuge der
Querspur vorbei, da dessen Ampel gerade grün zeigt. So eine Ampelschaltung in
etwas einfacherer Form, stellt diese Schaltung dar.

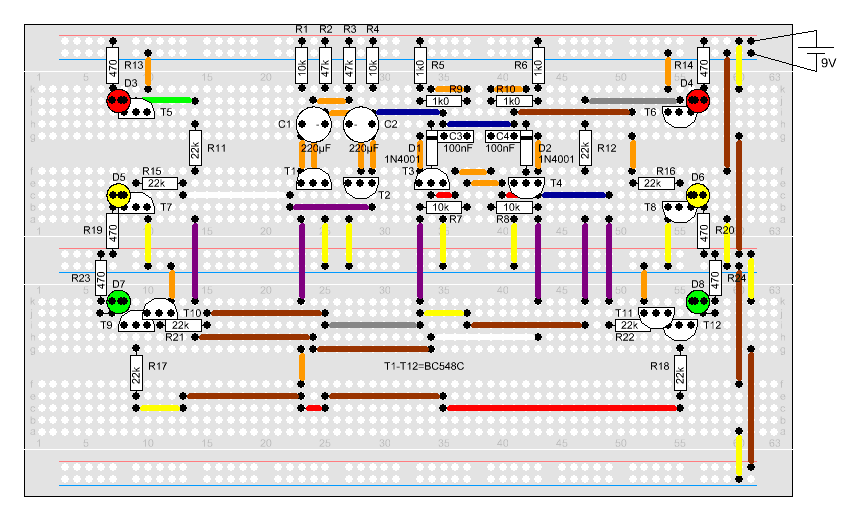

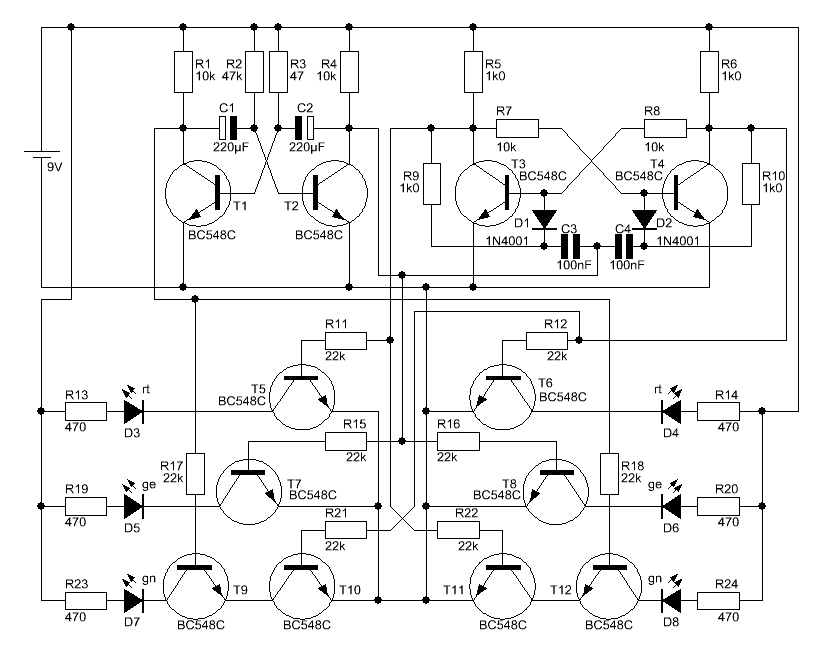

Links wird mit D3, D5 und D7 die eine Ampel
dargestellt, D4, D6 und D8 zeigen die andere Ampel. Die Geschwindigkeit des
Umschaltens wird hauptsächlich von den Kondensatoren C1 und C2 und den beiden
Widerständen R2 und R3 bestimmt und kann dadurch variiert werden.
Ein Video zu dieser Schaltung gibt es
hier.
