Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle 9V
4	Transistor BC548C (BC546C-BC550C)
4	Widerstand 470 Ohm
4	Widerstand 10 kOhm
4	Elektrolytkondensator 100 µF/16V
4	Standard-Leuchtdiode 3mm oder 5mm	3mm, 5mm
Bauteileset bei DES bestellen

Wer hat sie nicht schon gesehen. Die Lichterketten an den Kirmesbuden. Sie blinken abwechselnd und erwecken so den Eindruck, dass ein Licht um die Bude herum wandert.

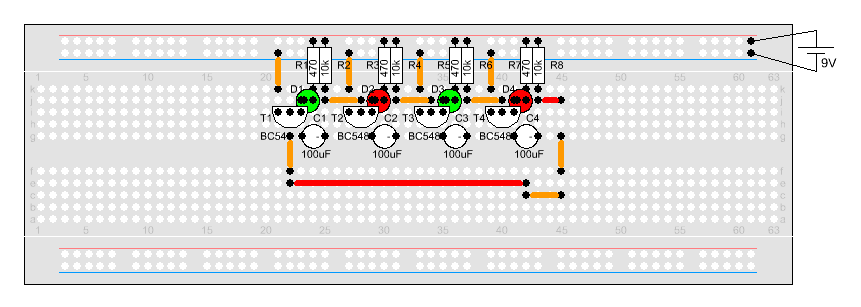

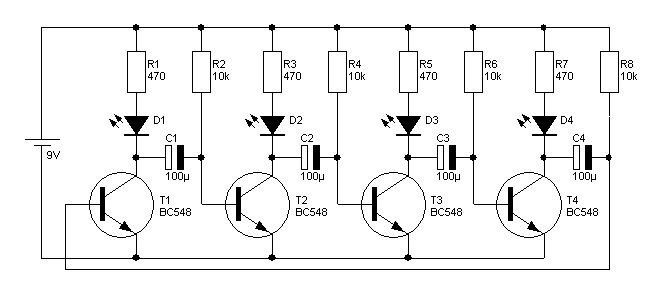

Mit dieser Schaltung ist dieser Effekt leicht nachzubauen. Wer sich den Schaltplan ansieht, wird schnell feststellen, dass sich die Schaltung um beliebig viele Stellen erweitern lässt. Wer die Geschwindigkeit des Blinkrythmus ändern möchte, braucht nur die Werte der Kondensatoren (C1 bis C4) oder die Lade-Widerständen zu ändern (R2, R4, R6 und R8). Diese sollten aber nicht zu klein werden, da ansonsten die Transistoren Schaden nehmen könnten.

Ein Video zu dieser Schaltung gibt es hier.

Der Transistor - ein Tausendsassa

Der Status der einzelnen Transistoren ist unbestimmt. Daher nehmen wir einfach mal an, dass T1 und T3 zu erst durchsteuert. Dadurch werden die Kondensatoren C1 und C3 über die Widerstände R2 und R6 aufgeladen. Dieser Vorgang läuft so lange, bis die Kondensatoren die Basis-Schwellspannung von T2 und T4 erreicht haben. In diesem Moment schalten die beiden anderen Transistoren durch und sorgen somit für eine plötzliche Entladung von C2 und C4. Durch diesen Entladeimpuls werden die Transistoren T1 und T3 gesperrt. Die Leuchtdioden D1 und D3 verlöschen. Jetzt können sich die Kondensatoren C2 und C4 aufladen. Bis auch diese wiederum die Basisspannung von T1 und T3 erreicht haben. Nun beginnt das ganze Spiel von vorne.
