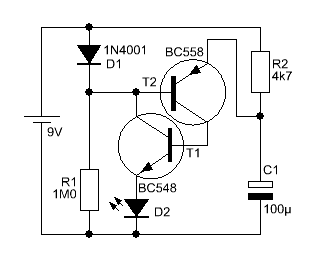

Lebenslicht
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 1 | Transistor BC548C (BC546C-BC550C) |
 |
| 1 | Transistor BC558C (BC556C-BC560C) |
|
| 1 | Diode 1N4001 (1N4001-1N4007) |
|
| 1 | Widerstand 4,7 kOhm | |
| 1 | Widerstand 1,0 MOhm | |
| 1 | Elektrolytkondensator 100 µF/16V | |
| 1 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Bauteileset bei DES bestellen |
||
Beschreibung
Sie schlendern ganz gemütlich durch die örtliche Schaufenstermeile und bewundern die diversen Angebote die man dort zu sehen bekommt. In einer Auslage sehen sie einen Pappaufsteller, der durch ein kleines Blitzlicht Ihre Aufmerksamkeit bindet. Solche Blitzlichter arbeiten mit so genannten 'Lebenslichtern'.
Lebenslichter sind kleine Schaltungen, die in kurzen Intervallen aufblitzen. Der Stromverbrauch solcher Schaltungen ist äußerst gering, so dass eine Batterie fast ewig hält.
Video
Ein Video zu dieser Schaltung gibt es hier.

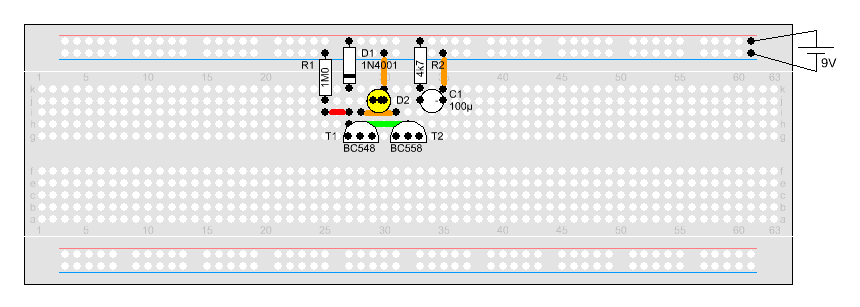

Aufbau
