Lottozahlengenerator
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 2 | CMOS-IC 4029 |
 |
| 1 | CMOS-IC 4069 |
|
| 1 | CMOS-IC 4081 |
|
| 2 | CMOS-IC 4543 |
|
| 15 | Widerstand 1,0 kOhm | |
| 1 | Widerstand 1,0 MOhm | |
| 1 | Kondensator 100 nF | |
| 1 | Mikrotaster |
|
| 2 | 7-Segment-Anzeige 13,5mm mit gem. Kathode |
|
Bauteileset bei DES bestellen |
||

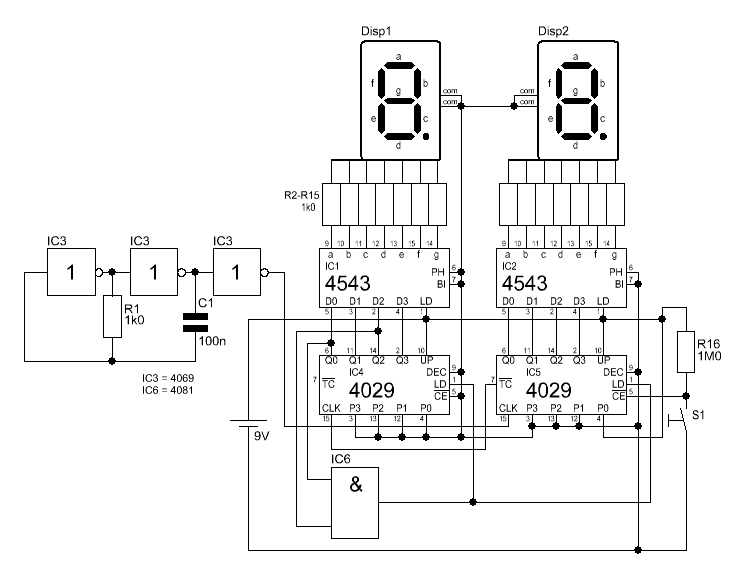

Beschreibung
Es ist Samstag, kurz vor Geschäftsschluss. Aber, Sie wollten doch noch beim Lotto mitspielen. Der Jackpott ist diesen Samstag besonders hoch. Welche Zahlen soll man hier nur nehmen? Die gleichen wie letztes Mal?
Am besten ist es, man überlässt die Zahlenauswahl diesem Lottozahlengenerator. Beim Betätigen von S1 leuchten alle Segmente der beiden Anzeigen auf. Lässt man die Taste wieder los, wird eine Zahl zwischen 1 und 49 angezeigt.

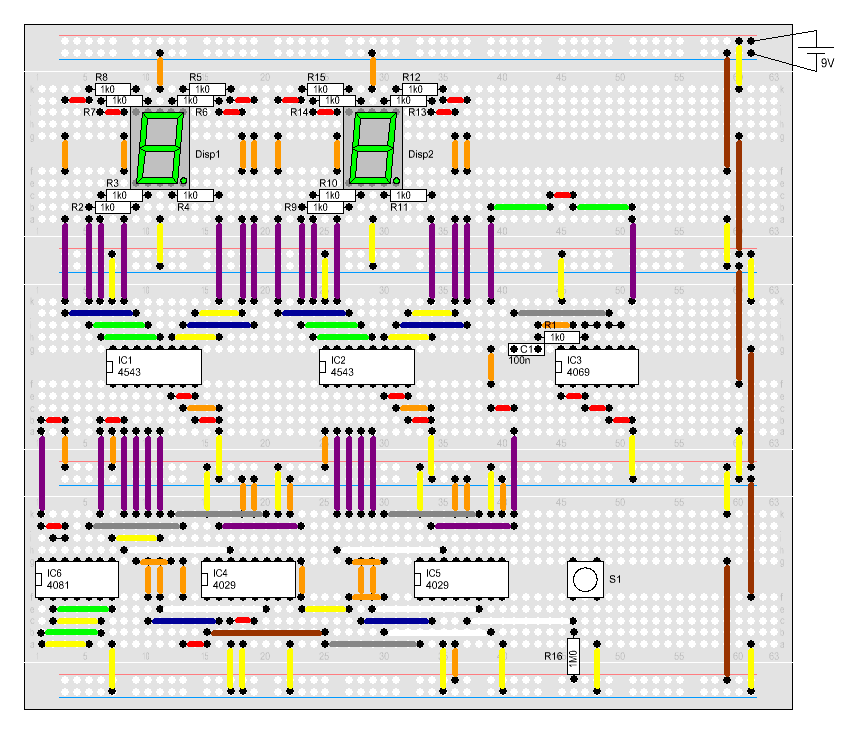

Aufbau
