Näherungssensor
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 1 | Operationsverstärker TL081 |
 |
| 1 | IR-Leuchtdiode z.B. LD271 |
|
| 1 | IR-Fotodiode z.B. BPV10NF |
|
| 2 | Widerstand 470 Ohm | |
| 1 | Widerstand 1,0 MOhm | |
| 1 | Trimmpotentiometer 470 kOhm |
|
| 1 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Bauteileset bei DES bestellen |
||

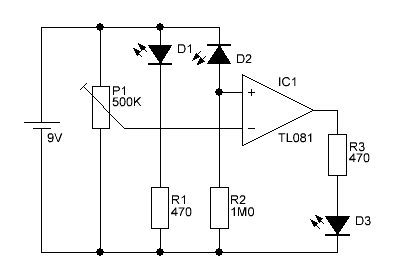

Beschreibung
Viele Autofahrer kennen und lieben dieses System im Auto welches einem das Einparken erheblich erleichtert. Nähert sich das Fahrzeug einem Hindernis so gibt der Abstandsensor durch Tonsignale eine Warnung aus.
Eine ähnlich Schaltung bildet diese nach. Nach Inbetriebnahme muss durch P1 die Empfindlichkeit eingestellt werden. Nähert sich ein Gegenstand der Infrarot-Fotodiode so leuchtet die LED auf.

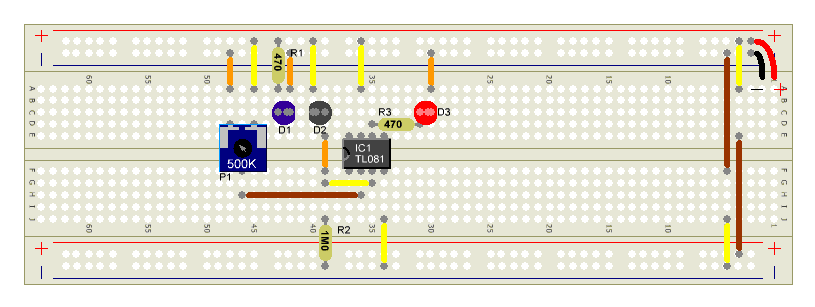

Aufbau
