Neonlicht-Simulator
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 4 | Transistor BC548C (BC546C-BC550C) |
 |
| 1 | Diode 1N4001 (1N4001-1N4007) |
|
| 1 | Widerstand 470 Ohm | |
| 3 | Widerstand 10 kOhm | |
| 4 | Widerstand 47 kOhm | |
| 1 | Elektrolytkondensator 2,2 µF/16V | |
| 2 | Elektrolytkondensator 4,7 µF/16V | |
| 1 | Elektrolytkondensator 47 µF/16V | |
| 1 | Standard-Leuchtdiode 3mm oder 5mm weiß |
3mm,
5mm |

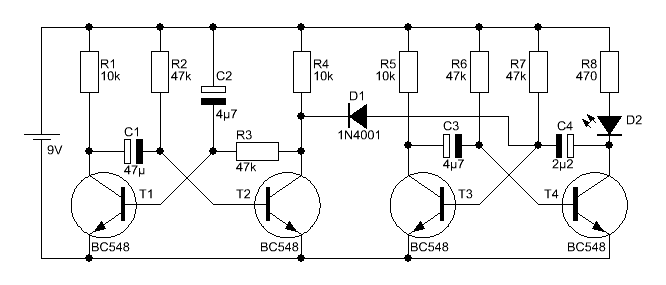

Beschreibung
Sie sind der Erste am frühen Morgen im Büro. Da es draußen noch dunkel ist, betätigen sie den Lichtschalter. Die Beleuchtung blitzt einige Male auf, bis sie komplett an bleibt.
Mit dieser Bastelei kann dieser Neonlampen-Start nachgeahmt werden. Beim anlegen der Spannung, blinkt die weiße Leuchtdiode einige Male bis diese komplett an bleibt. Schaltet man mehrere dieser Schaltung parallel an eine Stromversorgung, so lassen sich auch ganze Neonlampen-Gruppen simulieren.

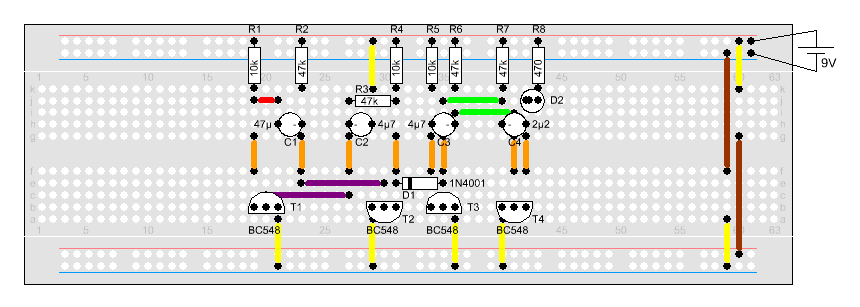

Aufbau
Empfohlene Lehrgänge
Astabiler Multivibrator - Eine unruhige Schaltung
Monostabiler Multivibrator - Der Instabile
