Notlicht



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 Transistor BC548C (BC546C-BC550C)
2 Widerstand 470 Ohm
2 Widerstand 47 kOhm
2 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Obwohl der Lebensgefährte eine ganz liebe, nette und natürlich verständnisvolle Person ist, flüchten Sie immer wieder in den Bastelkeller um einmal ein wenig Ruhe zu haben. Nach einiger Bastelzeit wird es plötzlich stockdunkel. Das Licht ist ausgefallen.

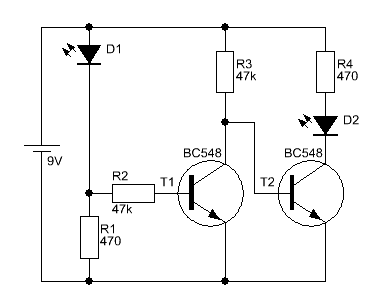

Dies hätte diese kleine Schaltung eventuell verhindern können. Sobald die Hauptbeleuchtung, hier simuliert durch D1, ausfällt, geht sofort die Notbeleuchtung an (D2).



Anstelle der LED D1, kann man natürlich auch größere Lampen einsetzen. Hier muss dann R1 nur so dimensioniert werden, dass im Betrieb dort min. 0,7V abfallen.

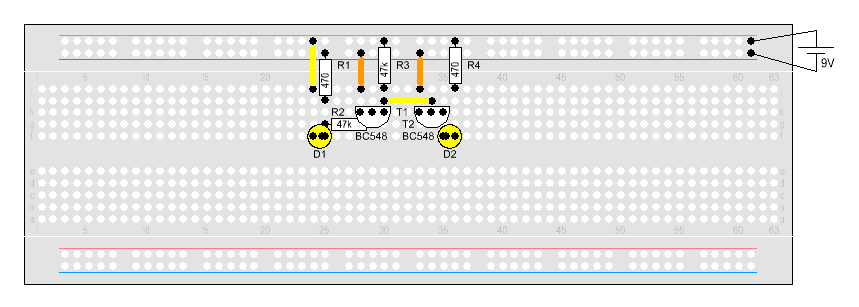

Aufbau
