Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle 9V
6	Operationsverstärker TL081
3	Transistor BC548C (BC546C-BC550C)
3	Widerstand 470 Ohm
12	Widerstand 47 kOhm
3	Widerstand 100 kOhm
3	Elektrolytkondensator 470 µF/16V
1	RGB-Leuchtdiode
Bauteileset bei DES bestellen

Farbenspiele faszinieren fast jeden. Mit dieser Schaltung lässt sich ein kleines Farbenspiel aufbauen. Die RGB-LED wird durch 3 unabhängige Steuerschaltungen angesteuert. So werden im laufe der Zeit sämtliche Farben durchlaufen.

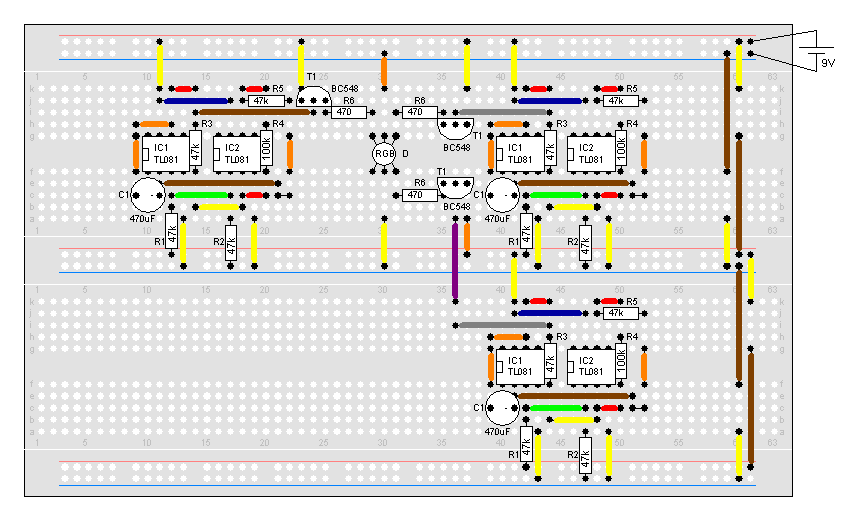

Beim Aufbau der Schaltung ist zu beachten, dass hier 2 Steckboards benötigt werden. Wem die Wechselgeschwindigkeit zu langsam oder auch zu schnell ist, braucht nur die 3 Elkos durch andere Werte ersetzen.

Beim Betrieb mit einer Batterie, funktioniert die Schaltung mehrere Stunden. Es ist aber zu empfehlen, bei längeren Betrieb ein Netzteil zu verwenden, welches 9V liefern sollte.

Ein Video zu dieser Schaltung gibt es hier.

Operationsverstärker - Analoges Mathegenie

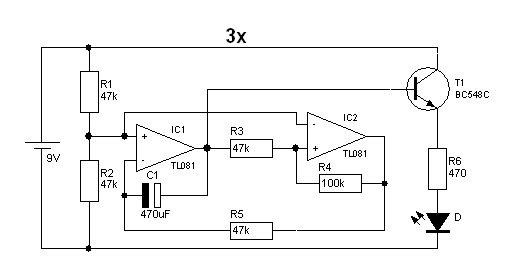

Hier arbeiten 3 Oszillatoren die eine Dreieckspannung abgeben, dessen Frequenz sehr niedrig ist. Die Ausgänge der Oszillatoren wird auf je einen Transistor gegeben. Dieser Verstärkt die Ströme und treibt damit je einen LED-Chip an.

Durch Mischung der 3 Grundfarben rot, grün und blau entstehen alle Möglichen Farben.
