Sonnenschein-Tendenzanzeige



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 Operationsverstärker TL081
1 Widerstand 220 Ohm
2 Widerstand 10 kOhm
3 Widerstand 1,0 MOhm
1 Elektrolytkondensator 100 µF/16V
1 Lichtabhängiger Widerstand (LDR)
1 Standard-Leuchtdiode 3mm oder 5mm rot 3mm, 5mm
1 Standard-Leuchtdiode 3mm oder 5mm grün 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



In einigen Wetterstationen findet man neben den Anzeigen für Temperatur, Luftdruck und Luftfeuchtigkeit auch oft so genannte Tendenzanzeigen. Diese sollen darstellen, ob das Wetter in kürze besser oder schlechter wird. Eine ähnliche Schaltung stellt diese hier dar. Es wird das einfallende Sonnenlicht gemessen und je nachdem, ob die Sonne hinter Wolken hervorkommt oder sich dahinter versteckt, zeigt diese Schaltung die entsprechende Tendenz an.

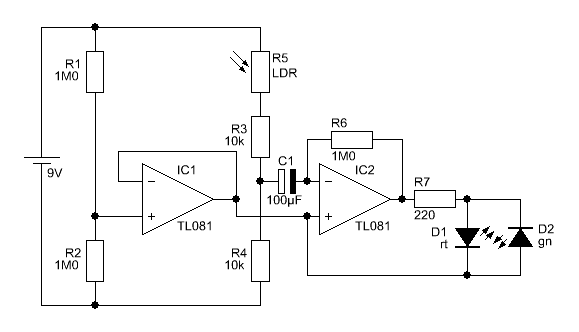

Die Tendenz wird durch die beiden Leuchtdioden D1 und D2 dargestellt. D1 (rot) leuchtet auf, wenn es sich bewölkt, D2 (grün) zeigt an, wenn sich die Sonne wieder zeigt. Die Empfindlichkeit kann man ändern, indem man die beiden Widerstande R3 und R4 auswechselt. Die Dauer der Nachleuchtdauer, wenn sich der Lichteinfall ändert, lässt sich durch C1 bestimmen.





Video



Ein Video zu dieser Schaltung gibt es hier.

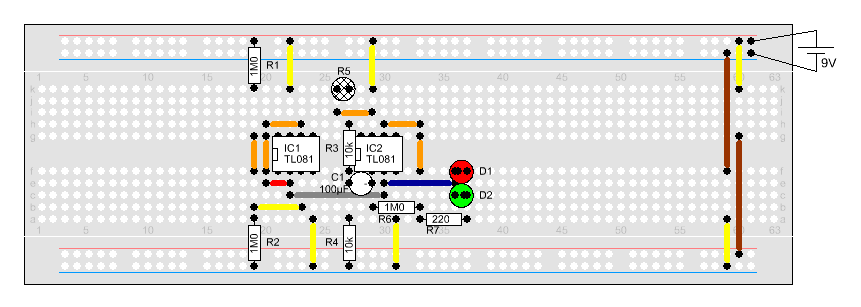

Aufbau
