Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle 9V
1	Transistor BC548C (BC546C-BC550C)
1	Zenerdiode 5,6 V/1,3 W
1	Drehspulmesswerk 100µA
1	Widerstand 10 Ohm
1	Widerstand 47 kOhm
2	Widerstand 220 kOhm

Man hat eine Schaltung aufgebaut und bei der Inbetriebnahme macht diese nicht das was man erwartet. Die Schaltung wird immer und immer wieder überprüft und man kommt schließlich zu der Erkenntnis, das ein Transistor wohl defekt ist. Um die Transistoren zu prüfen, kann man diese Schaltung verwenden. Hiermit lassen sich Universal NPN-Typen (TUN), wie z.B. den BC548 oder den BC338, prüfen. Darlingten-Transistoren oder PNP-Typen lassen sich mit dieser Schaltung leider nicht testen.

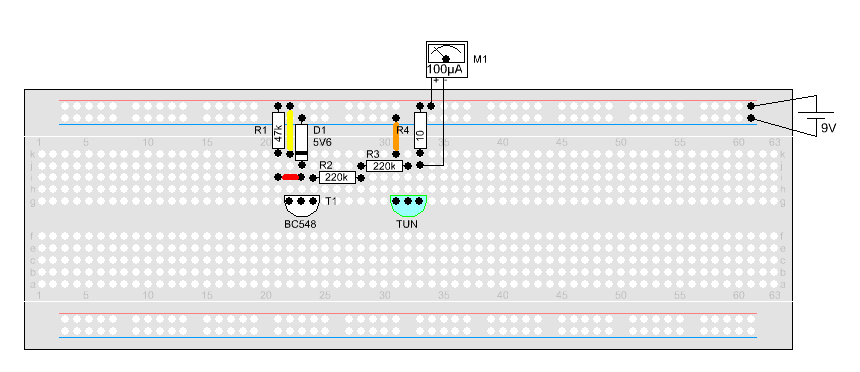

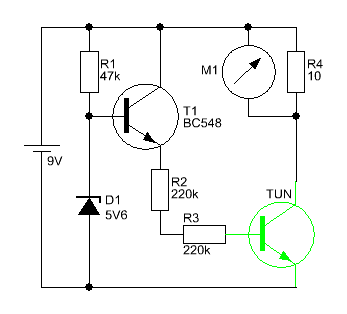

Das Messwerk M1 zeigt den Verstärkungsfaktor des zu testenden Transistors an. Der Skalenwert des Messwerkes muss hier x10 genommen werden. Dieser Wert muss bei der hier vorgestellten Variante nicht 100% stimmen. Möchte man eine sehr präzise Anzeige haben, so wäre es empfehlenswert einen der beiden Basiswiderstände (R2 oder R3) durch einen 500 kOhm-Trimmer zu ersetzen und mit Hilfe eines Multimeters den Basisstroms des Prüflings auf genau 10µA einzustellen.
