Anz.	Bezeichnung	Datenblatt	Ersatz
1	Batterie/Spannungsquelle 9V
4	Transistor BC548C (BC546C-BC550C)
1	IR-Leuchtdiode LD271		LD274
1	IR-Transistor BPW96		BPW40
2	Widerstand 470 Ohm
1	Widerstand 1,0 kOhm
3	Widerstand 10 kOhm
2	Widerstand 47 kOhm
2	Widerstand 100 kOhm
1	Elektrolytkondensator 100 µF/16V
1	Standard-Leuchtdiode 3mm oder 5mm	3mm, 5mm
Bauteileset bei DES bestellen

Sie gehen zielstrebig auf ein Kaufhaus zu. Kurz vor dem Eingang öffnet sich, wie von Geisterhand, die Eingangstür. Haben Sie das Kaufhaus betreten, schließt sich die Tür nach einer Weile automatisch wieder. Dieses technische Wunderwerk lässt sie seitdem nicht mehr in Ruhe.

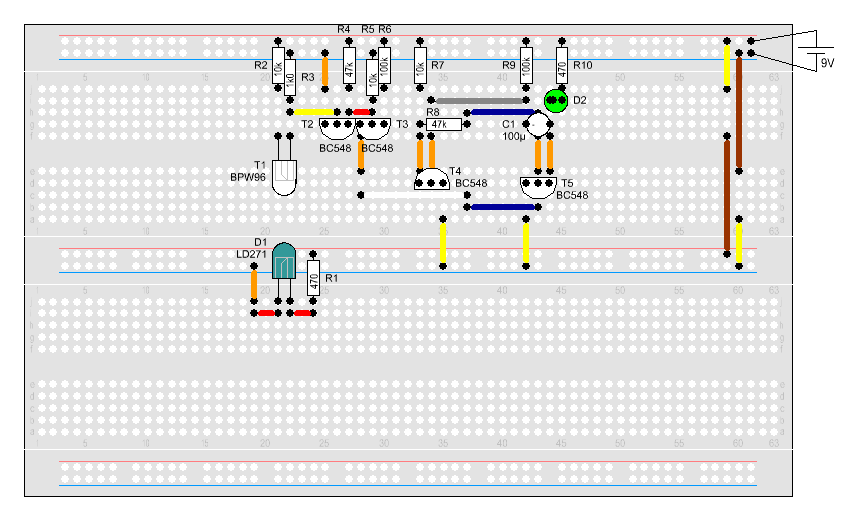

Eine mögliche Lösung stellt diese Schaltung dar. Wird die Lichtschranke unterbrochen, geht die Tür auf. Symbolisiert durch D2. Nach einer Weile schließt sich die Tür wieder (D2 erlischt).
