Wechselrichter



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 Transistor BC548C (BC546C-BC550C)
2 Transistor BC558C (BC556C-BC560C)
2 Transistor BC338-40 (BC337-BC338)
2 Transistor BC328-40 (BC327-BC328)
1 CMOS-IC 4069
4 Diode 1N4001 (1N4001-1N4007)
1 Widerstand 470 Ohm
1 Widerstand 1,0 kOhm
1 Kondensator 100 nF
1 Trimmpotentiometer 100 kOhm
2 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Es ist Ferienzeit. Der Campingwagen ist aufgestellt, der Grill glüht vor sich hin. Jetzt fehlt nur noch Eines. Es würde den Abend perfekt machen, wenn man noch ein wenig Fernsehen könnte. Doch da gibt es ein Problem. Das Bordnetz des Campingvans liefert 12V Gleichspannung, die Flimmerkiste benötigt aber 230V Wechselspannung.



Um dies zu ermöglichen wird ein so genannter Wechselrichter, wie die Schaltung hier im Grundprinzip darstellt. Bei der Inbetriebnahme kann man die gewünschte Ausgangsfrequenz mit P1 einstellen. Wer aus dieser Schaltung einen Wechselrichter für Hausstrom machen möchte, muss natürlich die Frequenz auf 50 Hz eichen. Da die Schaltung auch problemlos mit 12V arbeitet, muss da nichts weiter geändert werden.



Anstelle der Leuchtdioden und Vorwiderstand ist es nun möglich einen Transformator anzuschließen. Dieser muss an der Sekundärseite angeschlossen werden. Auf der Primärseite steht nun eine 230V-Spannung mit sinusähnlicher Wechselspannung zur Verfügung. Damit man auch entsprechende Leistung zu erreichen, muss man die Endstufe noch um jeweils eine Gegentaktstufe aus Leistungstransistoren erweitern, wie z.B. den TIP3055, TIP2955.  Mit diesem Transistor sind schon Ausgangsleistungen von bis zu 150W möglich. Hierbei darf man die 4 Schutzdioden antiparallel zu den Ausgangstransistoren nicht vergessen.

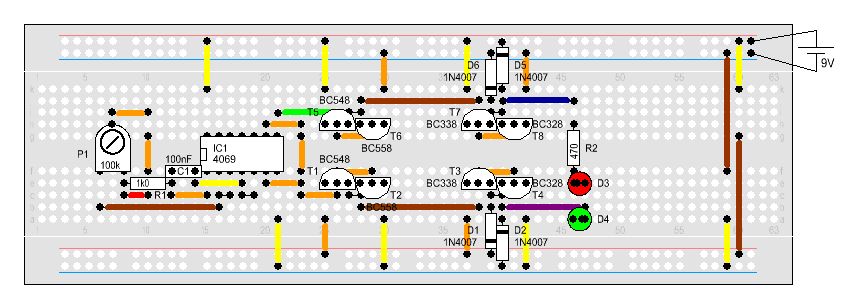

Aufbau
