Countdown-Timer mit
Tonsignal
|
Anz. |
Bezeichnung |
Datenblatt |
|
1 |
Batterie/Spannungsquelle 9V |
|
|
1 |
CMOS-IC 4027 |
 |
|
1 |
CMOS-IC 4029 |
|
|
1 |
CMOS-IC 4069 |
|
|
1 |
CMOS-IC 4098 |
|
|
1 |
CMOS-IC 4521 |
|
|
1 |
CMOS-IC 4543 |
|
|
1 |
NE555 |
|
|
8 |
Widerstand 1,0 kOhm |
|
|
1 |
Widerstand 2,2 kOhm |
|
|
2 |
Widerstand 22 kOhm |
|
|
2 |
Widerstand 100 kOhm |
|
|
1 |
Widerstand 4,7 MOhm |
|
|
1 |
Kondensator 22 pF |
|
|
1 |
Kondensator 82 pF |
|
|
1 |
Kondensator 100 nF |
|
|
2 |
Elektrolytkondensator 100µF / 16V |
|
|
1 |
Quarz 4,1943 MHz |
|
|
1 |
Mikrotaster |
|
|
1 |
Lautsprecher 0,5W/8 Ohm |
|
|
1 |
7-Segment-Anzeige 13,5mm mit gem. Kathode |
|
Bauteileset bei DES bestellen |
3 ... 2 ... 1 ... The Engine starts ...
Viele kennen diesen Spruch aus dem TV. Solche
Countdown-Zähler sind immer wieder nützlich. Sei es nun um eine bestimmte Zeit
zu stoppen und etwas Zeitvorlauf zu haben oder um bei Rennen den Start
einzuleiten.

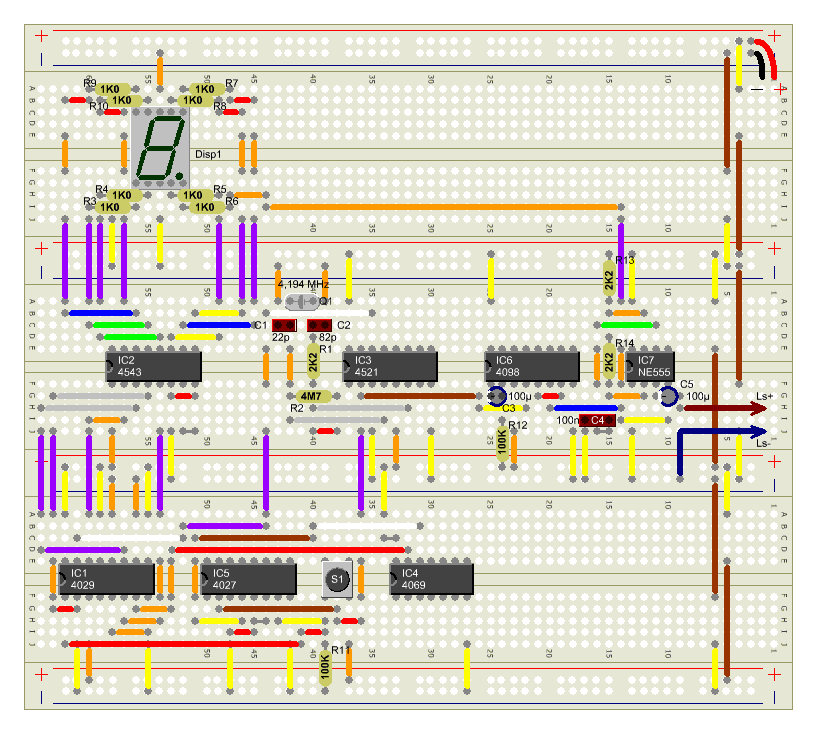

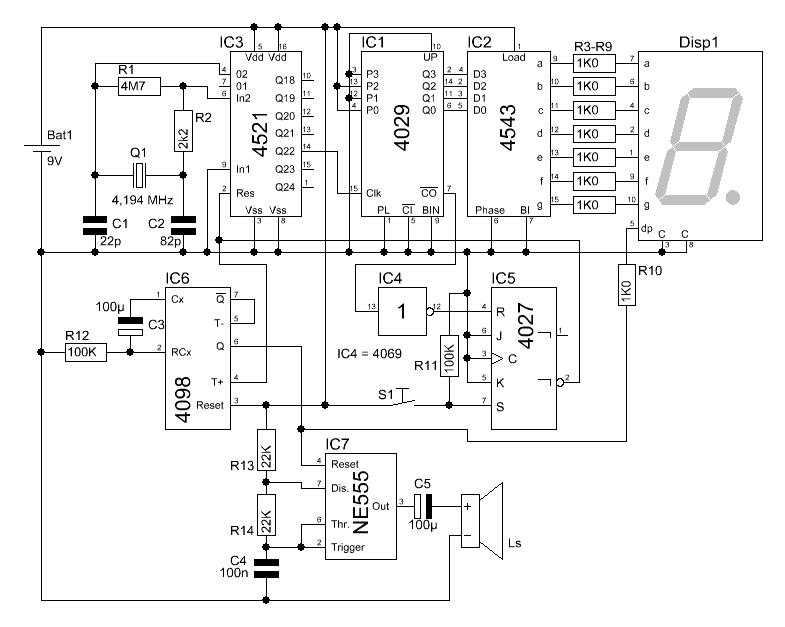

Diese Bastelei hilft dabei. An den Eingängen P0-P3
wird im Binärformat eine Zeit (1-9 Sekunden) vorgegeben. In diesem Aufbau wurden
5 Sekunden voreingestellt. Durch Druck auf den
Taster S1 startet der Countdown und auf dem Display wird im Sekundentakt
heruntergezählt. Beim erreichen der 0 stoppt der Zähler, es ertönt aus dem
Lautsprecher ein kurzer Signalton und der Dezimalpunkt der Anzeige leuchtet auf. Durch Druck auf S1 wiederholt sich das Spiel.
Die Dauer des Tones kann man durch R11 und C3 ändern.
Die Tonhöhe durch R12, R13 und C4.
